Simples anilha ou dupla anilha? Antes de fechar pedido, vale entender onde cada sistema de conexão realmente entrega vantagem — e onde ele pode dar dor de cabeça depois de três ou quatro desmontagens.
Conexões de anilha simples e conexões de dupla anilha resolvem o mesmo problema — vedar tubo em conexão hidráulica ou pneumática por compressão, sem solda — mas chegam lá de formas diferentes. A diferença está na forma como a anilha morde o tubo, e isso muda o comportamento da conexão em vibração, em remontagem e em tubo fora de esquadro.
Na Unihidral trabalhamos com as duas linhas porque, na prática, cada projeto pede uma resposta diferente.
Simples anilha: DIN 2353 / ISO 8434
Sistema de compressão por anilha única (bite-type): no aperto, a anilha morde a parede externa do tubo e forma um selo metal-metal, sem anel elastomérico no meio do caminho.
- Montagem rápida — não exige torque calibrado com tanta precisão
- Custo por conexão mais baixo — pesa em máquinas com centenas de pontos de conexão
- Ponto de atenção: a anilha já “morde” o tubo na posição original — desconectar e reconectar fora dela pode comprometer a vedação
Ideal para sistemas raramente desmontados após instalados: máquinas agrícolas, equipamentos de construção, circuitos hidráulicos móveis em geral.
- Aço carbono — circuitos convencionais, fluido não agressivo
- Aço inox — corrosão, lavagem frequente, indústria alimentícia, ambientes costeiros
Dupla anilha: para quem desmonta e remonta com frequência

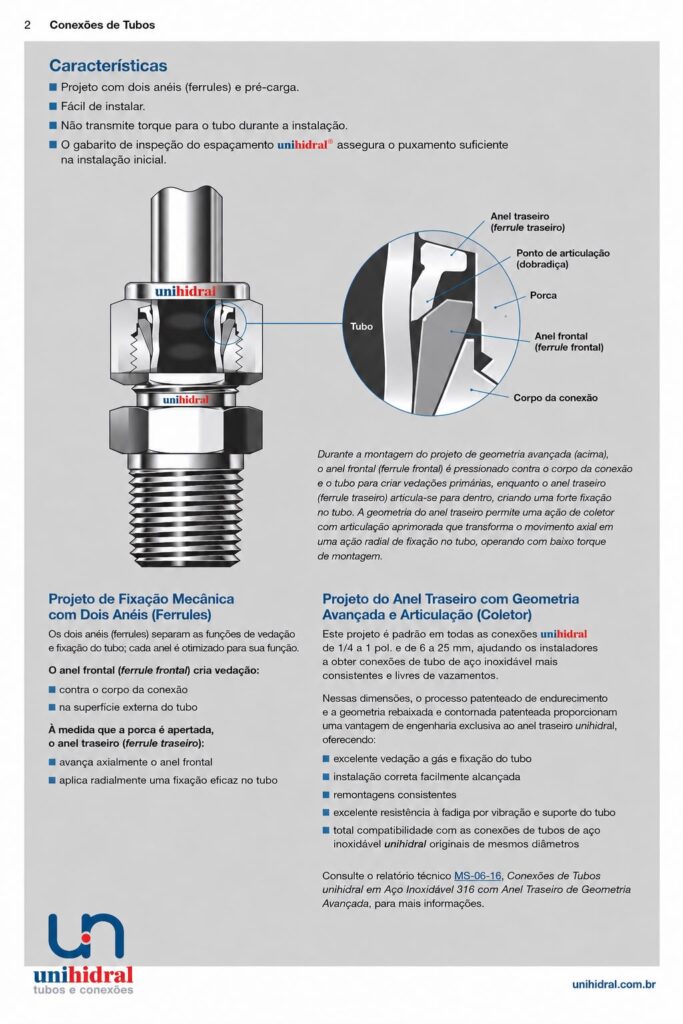

Aqui as duas funções são separadas: a anilha frontal veda contra o corpo da conexão e contra o tubo; a anilha traseira faz a fixação/tração do tubo conforme a porca é apertada. Esse desacoplamento é o que dá ao sistema mais tolerância a vibração contínua, pulsação de pressão e — principalmente — remontagem.
- Não transmite torque ao tubo durante a instalação
- Permite desconectar e reconectar a mesma junção várias vezes sem perder vedação
- Faixa de bitola típica: de 1/16″ a 2″ (aprox. 3 a 50 mm)
Por isso aparece com frequência em: painéis de instrumentação, sistemas de amostragem analítica, testes de poço em óleo e gás, linhas de gases de alta pureza e qualquer aplicação com ponto de conexão aberto e fechado com regularidade.

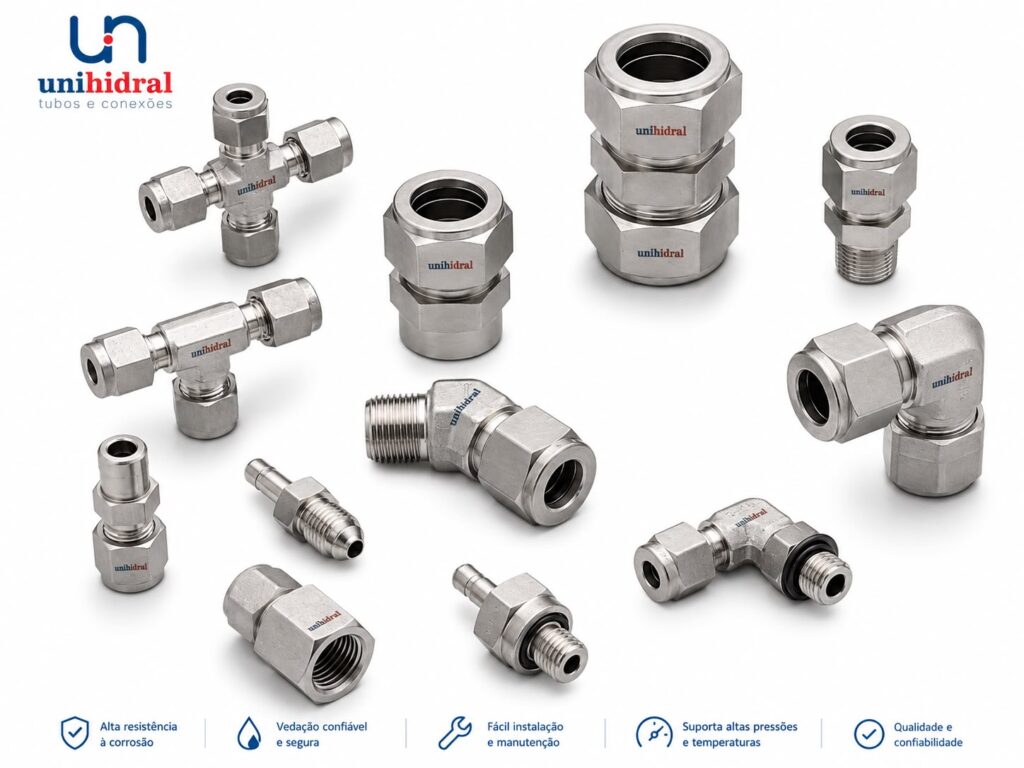

A Unihidral trabalha a linha de dupla anilha em aço inox — justamente o tipo de aplicação (alta pureza, ambiente corrosivo, exigência sanitária) em que ela costuma ser especificada.
Comparativo rápido: Simples anilha x dupla anilha
| Critério | Simples anilha | Dupla anilha |
|---|---|---|
| Norma de referência | DIN 2353 / ISO 8434 | ASTM F1387 |
| Vedação | Uma anilha faz vedação + fixação | Anilha frontal veda / anilha traseira fixa |
| Remontagem | Limitada — anilha já “mordeu” o tubo | Alta — suporta várias desconexões |
| Resistência à vibração | Padrão | Superior |
| Custo por conexão | Mais baixo | Mais alto |
| Materiais na Unihidral | Aço carbono / Aço inox | Aço inox |
Dimensões de referência por diâmetro de tubo
Na prática: como decidir entre Simples anilha e dupla anilha
- A conexão vai ser desmontada depois de instalada? Manutenção recorrente ou troca de componente pedem dupla anilha. Instalação fixa aceita bem a simples anilha.
- O sistema tem vibração ou pulsação forte? Bombas de pistão, compressores e equipamentos móveis tendem a se beneficiar da dupla anilha.
- Qual a agressividade do fluido e do ambiente? Fluido neutro e ambiente seco: aço carbono resolve com custo menor. Corrosão, lavagem, indústria alimentícia ou química: aço inox, seja em simples anilha ou dupla anilha.
Nenhuma das duas é “melhor” de forma absoluta — são respostas de engenharia para exigências diferentes de manutenção e ambiente.
Se você não tem certeza de qual sistema se encaixa no seu projeto, manda as condições de trabalho (pressão, fluido, frequência de desmontagem) pra gente. É mais rápido acertar na especificação do que trocar conexão depois de instalada.
Fale com a Unihidral e leve a especificação certa pro seu sistema hidráulico logo na primeira compra.
