O joelho igual é uma conexão utilizada para mudar a direção de uma tubulação, mantendo a ligação entre tubos de mesmo diâmetro externo. Por isso, esse componente está presente em diferentes sistemas hidráulicos e instalações industriais.
Além disso, essa conexão hidráulica permite organizar o trajeto da tubulação em espaços que exigem mudanças de direção. A Unihidral oferece opções em aço e inox, com diferentes dimensões para atender às necessidades de cada projeto.
O que é o joelho igual?

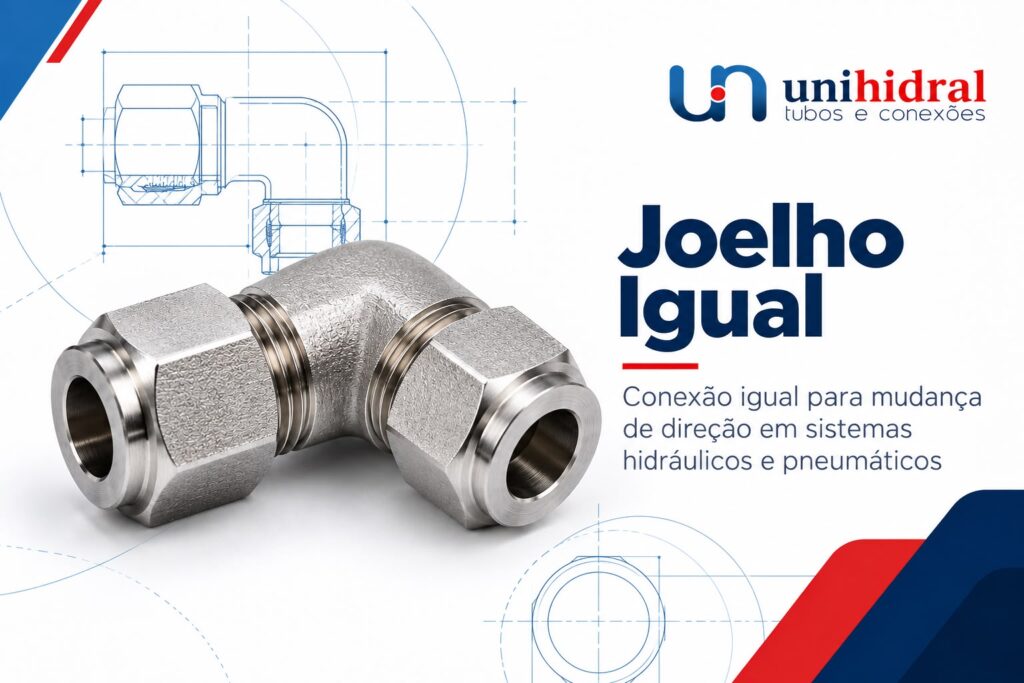

O joelho igual é uma conexão em formato de cotovelo, desenvolvida para realizar uma mudança de direção de aproximadamente 90 graus na linha de tubulação.
Ele recebe o nome de igual porque suas duas extremidades são destinadas a tubos de mesmo diâmetro externo. Dessa forma, é possível alterar o percurso da linha sem utilizar uma redução de diâmetro na conexão.
Como funciona essa conexão hidráulica?
O funcionamento do componente hidráulico consiste em conduzir o fluido por uma mudança de direção dentro do corpo da conexão. Para isso, o componente apresenta duas extremidades de ligação posicionadas em ângulo.
Nas configurações com porcas e anéis de penetração, cada extremidade realiza a fixação do respectivo tubo. Entretanto, a montagem deve seguir as orientações técnicas correspondentes ao material e à dimensão utilizada.
Além disso, a escolha correta dos componentes de montagem contribui para a retenção do tubo e para a estanqueidade do conjunto.
Principais aplicações industriais

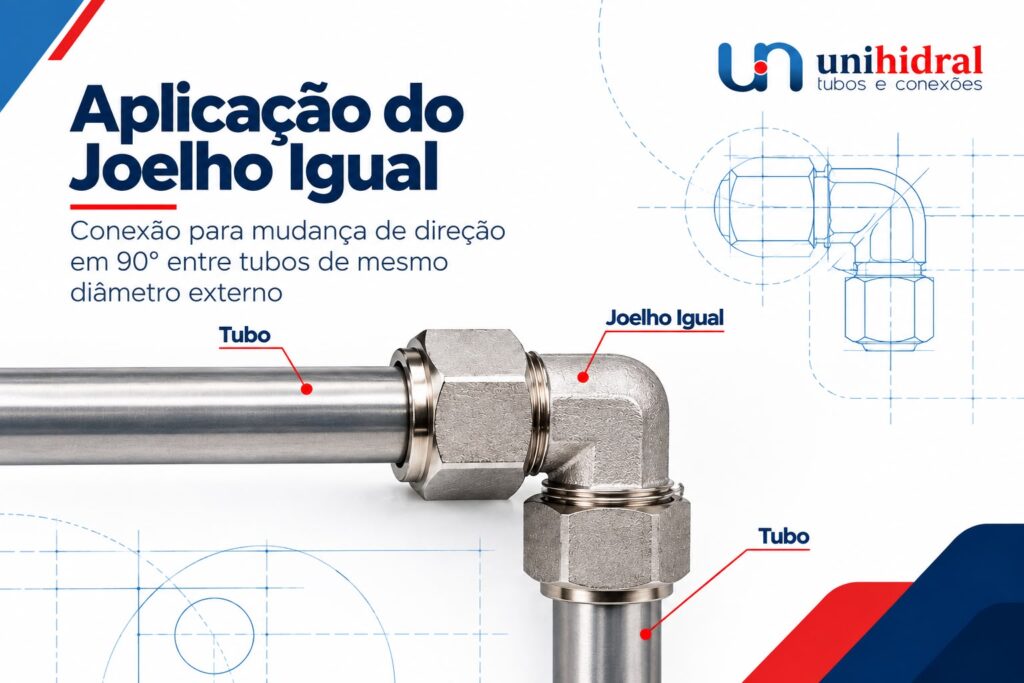

O joelho igual pode ser utilizado em diferentes aplicações industriais que necessitam alterar a direção das linhas de condução de fluidos.
- Sistemas hidráulicos industriais: direcionamento de tubulações em máquinas e equipamentos.
- Unidades hidráulicas: organização do circuito e conexão entre trechos de tubos.
- Equipamentos industriais: instalação de linhas em espaços com restrições de posicionamento.
- Manutenção industrial: substituição de conexões e reorganização de tubulações existentes.
- Circuitos de condução de fluidos: mudanças de direção conforme as características do projeto.
Portanto, a aplicação deve considerar as características do fluido, a pressão de operação e a compatibilidade dos materiais utilizados.
Materiais disponíveis
A Unihidral apresenta o joelho igual em versões de aço e inox. Assim, o responsável pelo projeto pode selecionar a alternativa compatível com as condições de utilização.
Joelho igual em aço – JIA
A versão em aço atende aplicações hidráulicas e industriais compatíveis com as características desse material. Contudo, é necessário verificar as condições de operação antes da especificação.
Joelho igual em inox – JII
A versão em aço inoxidável representa uma alternativa para projetos que exigem características específicas de resistência à corrosão. Entretanto, a seleção depende do ambiente, do fluido e das condições de serviço.
Dimensões do joelho igual
O joelho igual da linha apresentada contempla conexões para tubos com diâmetros externos de 6 mm a 42 mm, conforme as medidas disponíveis na tabela técnica.
Para facilitar a especificação, a ficha apresenta as seguintes informações:
- Diâmetro externo do tubo: dimensão nominal do tubo correspondente à conexão.
- Referência: identificação do modelo conforme a dimensão.
- I: medida linear indicada na ficha, em milímetros.
- L: dimensão externa de referência, em milímetros.
- S1 e S2: dimensões dos sextavados, expressas em polegadas.

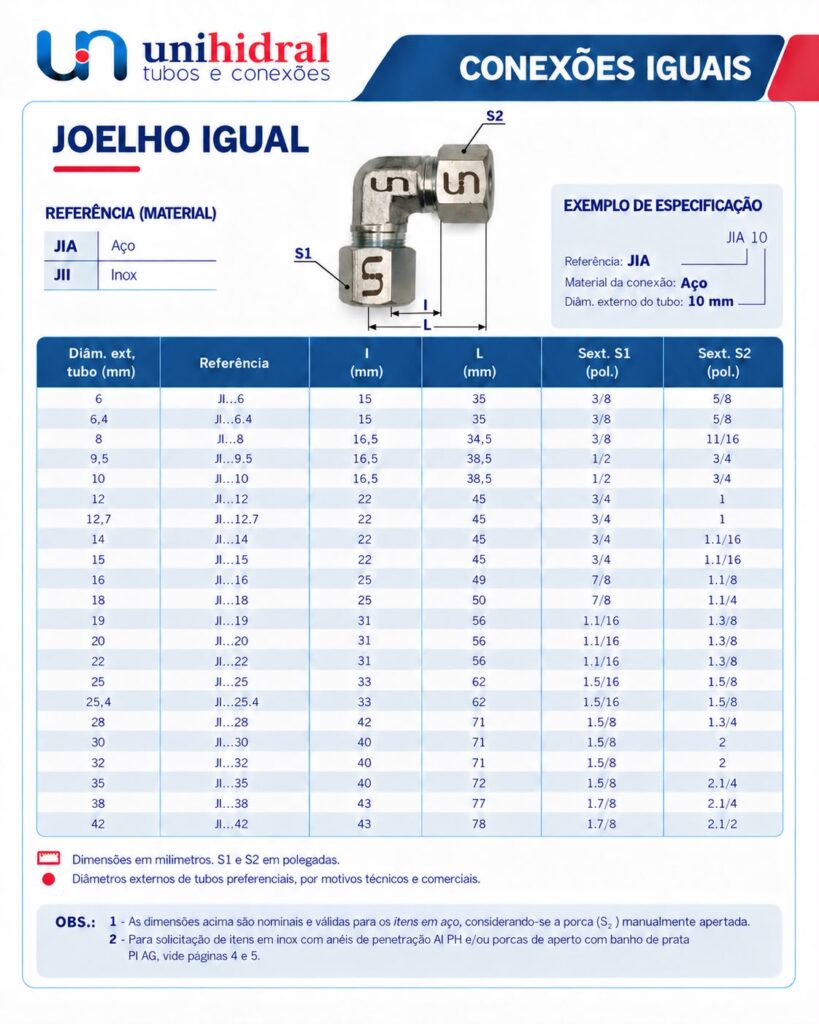

A seguir, confira a tabela dimensional do joelho igual da Unihidral, com as medidas de referência para auxiliar na seleção da conexão.
As dimensões apresentadas são nominais e devem ser verificadas durante a especificação. Além disso, a escolha precisa considerar os componentes de montagem e as condições de funcionamento do sistema.
Como escolher o joelho igual adequado?
Antes de selecionar uma conexão, é importante analisar as necessidades da instalação. Dessa maneira, o responsável técnico consegue identificar o modelo mais adequado ao projeto.
- Confira o diâmetro externo dos tubos.
- Selecione o material adequado para a aplicação.
- Verifique a compatibilidade com o fluido utilizado.
- Considere a pressão e a temperatura de trabalho.
- Confira as dimensões I, L, S1 e S2 da conexão.
- Siga as orientações de montagem dos componentes.
Além disso, conheça os tubos hidráulicos da Unihidral para avaliar os componentes da instalação.
Para aprofundar a consulta sobre conexões para tubos e procedimentos técnicos, também é possível acessar um catálogo técnico complementar de conexões industriais. Esse material não substitui as especificações do produto da Unihidral.
Joelho igual Unihidral
A Unihidral oferece soluções em tubos e conexões para diferentes aplicações hidráulicas e industriais. Entre elas, o joelho igual permite realizar mudanças de direção em linhas de tubulação de mesmo diâmetro externo.
Conheça também a União Dupla Igual para Tubos, outra conexão utilizada na montagem de sistemas hidráulicos industriais.
Por fim, para verificar a disponibilidade de dimensões e solicitar informações sobre o modelo adequado, conheça a página do joelho igual da Unihidral e entre em contato com nossa equipe.
