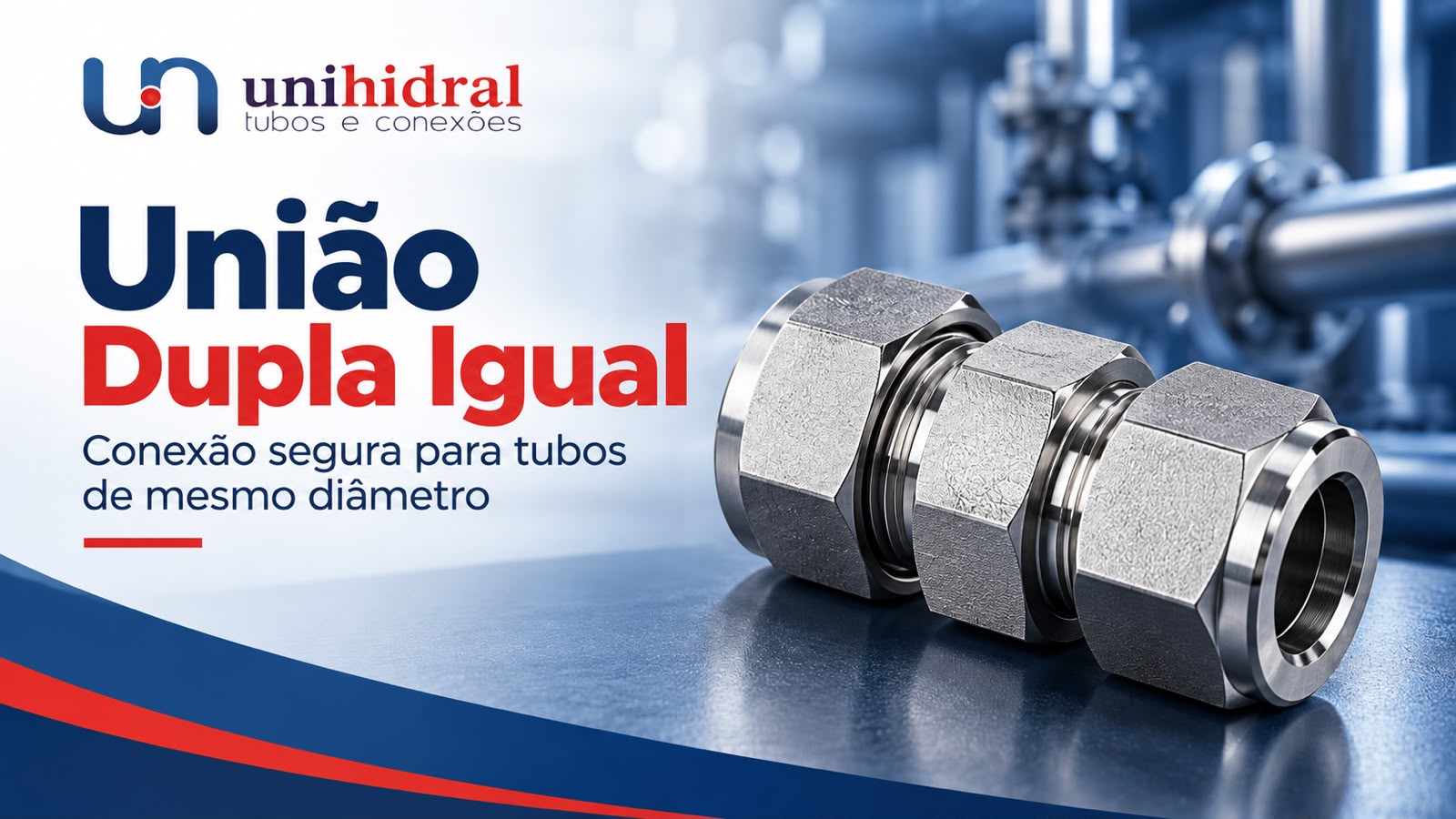

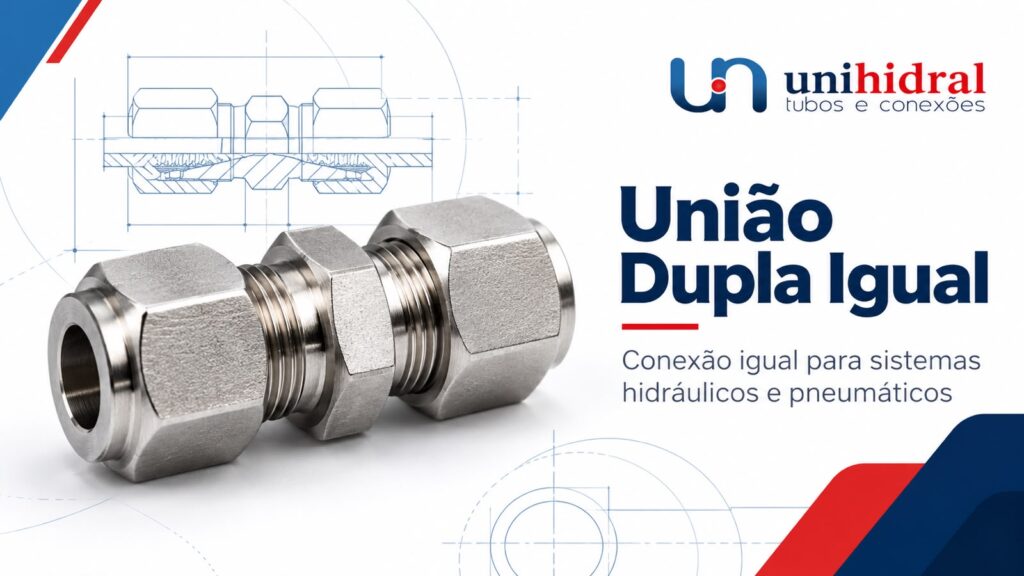

A União Dupla Igual é uma conexão reta desenvolvida para unir dois tubos de mesmo diâmetro externo. Por isso, ela é muito utilizada em sistemas que exigem uma ligação segura, prática e desmontável.
A Unihidral disponibiliza a essa conexão em versões de aço e inox. Dessa forma, é possível escolher a configuração mais adequada de acordo com as características do circuito e da aplicação.
Como funciona a União Dupla Igual?
Essa união utiliza um sistema de porca de aperto e anel de penetração. Durante a montagem, o aperto da porca conduz o anel pela região cônica da conexão.
Em seguida, o anel penetra de maneira controlada na superfície externa do tubo. Assim, o sistema cria a retenção necessária para manter a conexão firme e contribuir para a estanqueidade da linha.
Além disso, nas versões em aço inoxidável, o princípio de funcionamento permanece o mesmo, respeitando as características específicas do material e do anel de penetração.

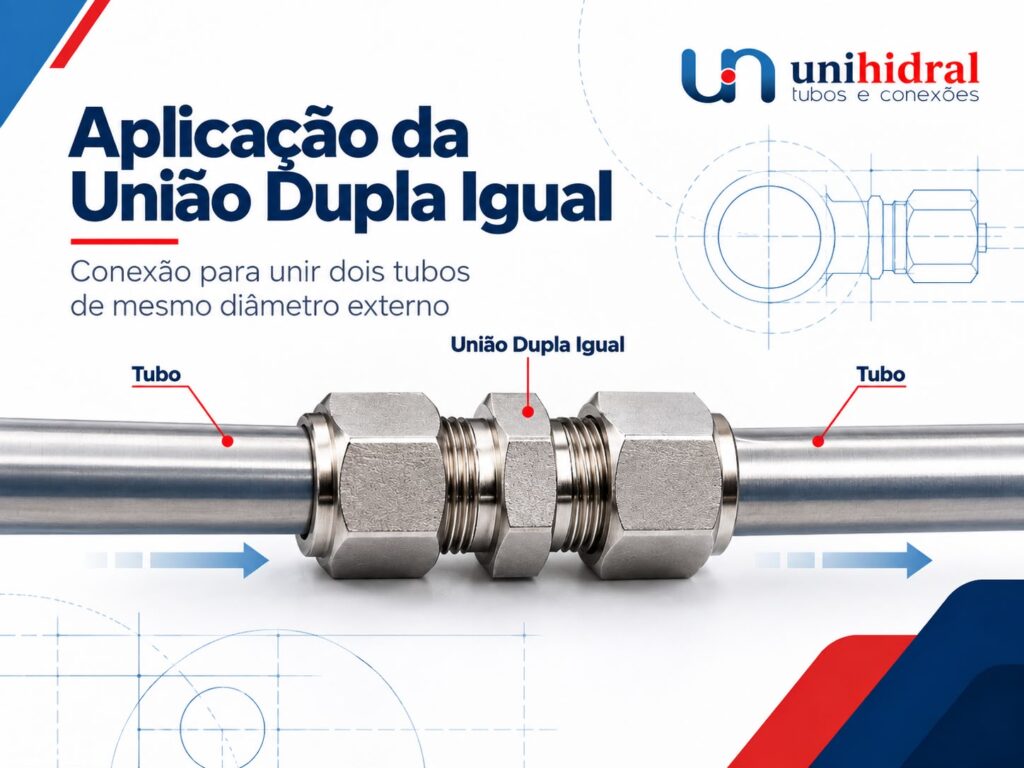

Para que serve a União Dupla Igual?
A principal função do componente é manter a continuidade de uma linha ao conectar diretamente dois tubos com o mesmo diâmetro externo.
Por esse motivo, a conexão pode ser aplicada em circuitos fluídicos, sistemas hidráulicos e diferentes instalações industriais que necessitam de uma união desmontável entre tubos.
Entre suas principais características estão:
- conexão entre tubos de mesmo diâmetro externo;
- montagem por porca e anel de penetração;
- possibilidade de desmontagem da conexão;
- instalação compacta e organizada;
- disponibilidade em diferentes dimensões.
Materiais disponíveis
A Unihidral oferece a União Dupla Igual em versões de aço e inox.
Aço – UDA
Essa versão atende diferentes aplicações hidráulicas e industriais, desde que as condições de operação sejam compatíveis com o material.
Inox – UDI
Já a versão em inox é indicada para projetos que exigem características específicas de resistência e durabilidade.
Além disso, a escolha do material deve considerar o fluido utilizado, o ambiente de instalação e as condições de trabalho do circuito.

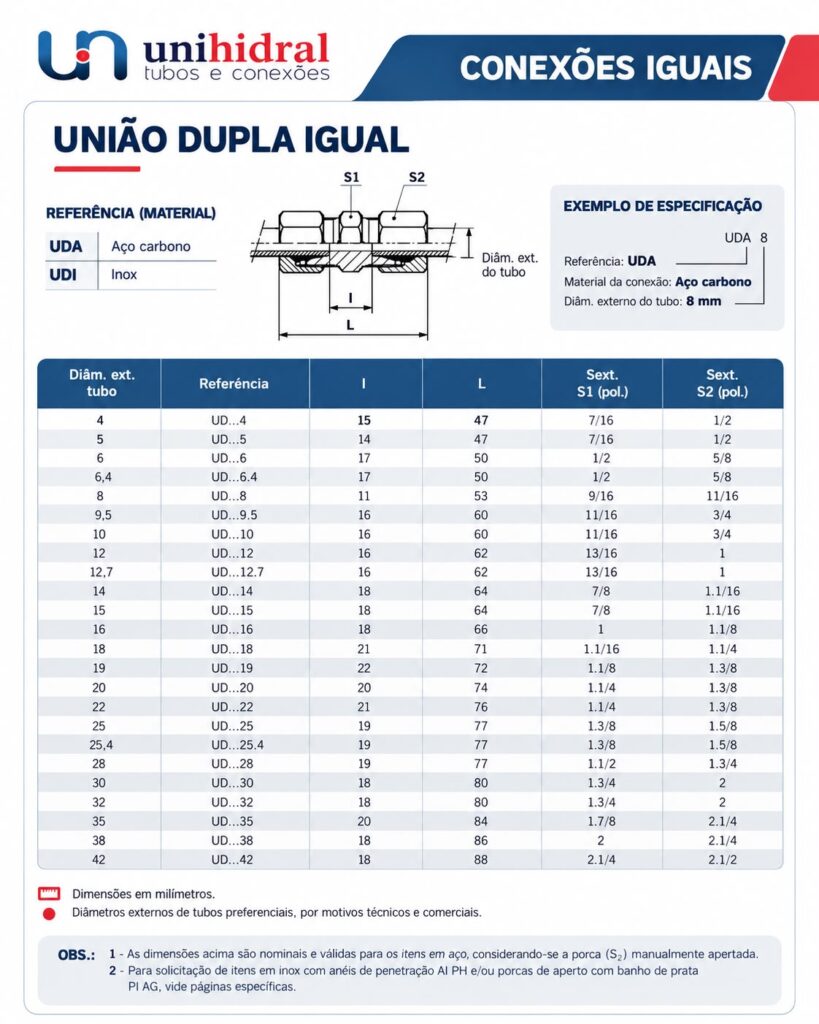

Dimensões da União Dupla Igual
A família de União Dupla Igual contempla conexões para tubos com diâmetros externos de 4 mm a 42 mm.
Cada dimensão possui uma referência correspondente da família UD. Além disso, as medidas de comprimento e os sextavados variam conforme o tamanho da conexão.
As dimensões apresentadas são nominais. Portanto, a especificação deve considerar o diâmetro do tubo, o material escolhido e a configuração da conexão.
O que considerar antes da especificação?
Antes de escolher uma União Dupla Igual, considere alguns pontos importantes:
- diâmetro externo do tubo;
- material da conexão;
- condições de operação do sistema;
- características do fluido utilizado;
- procedimento correto de montagem e cravação.
Dessa forma, a escolha correta da conexão contribui para o desempenho, a segurança e a confiabilidade da instalação.
União Dupla Igual Unihidral
A Unihidral oferece soluções em tubos e conexões para diferentes aplicações industriais e hidráulicas.
Assim, para selecionar a União Dupla Igual adequada ao seu projeto, é importante avaliar o diâmetro do tubo, o material da conexão e as condições de funcionamento do sistema.
Conheça também outras soluções em tubos e conexões da Unihidral.
Entre em contato com a Unihidral para mais informações e suporte na especificação da conexão ideal para sua aplicação.
