Tubo hidráulico DIN 2391: por que a tolerância dimensional importa mais que a resistência

Tempo de leitura 4 minutos

Tubo sem costura em aço carbono tem resistência de sobra para a maioria dos circuitos hidráulicos — mas o que separa um tubo que veda bem de um que vaza depois de instalado é a tolerância dimensional, não a liga.

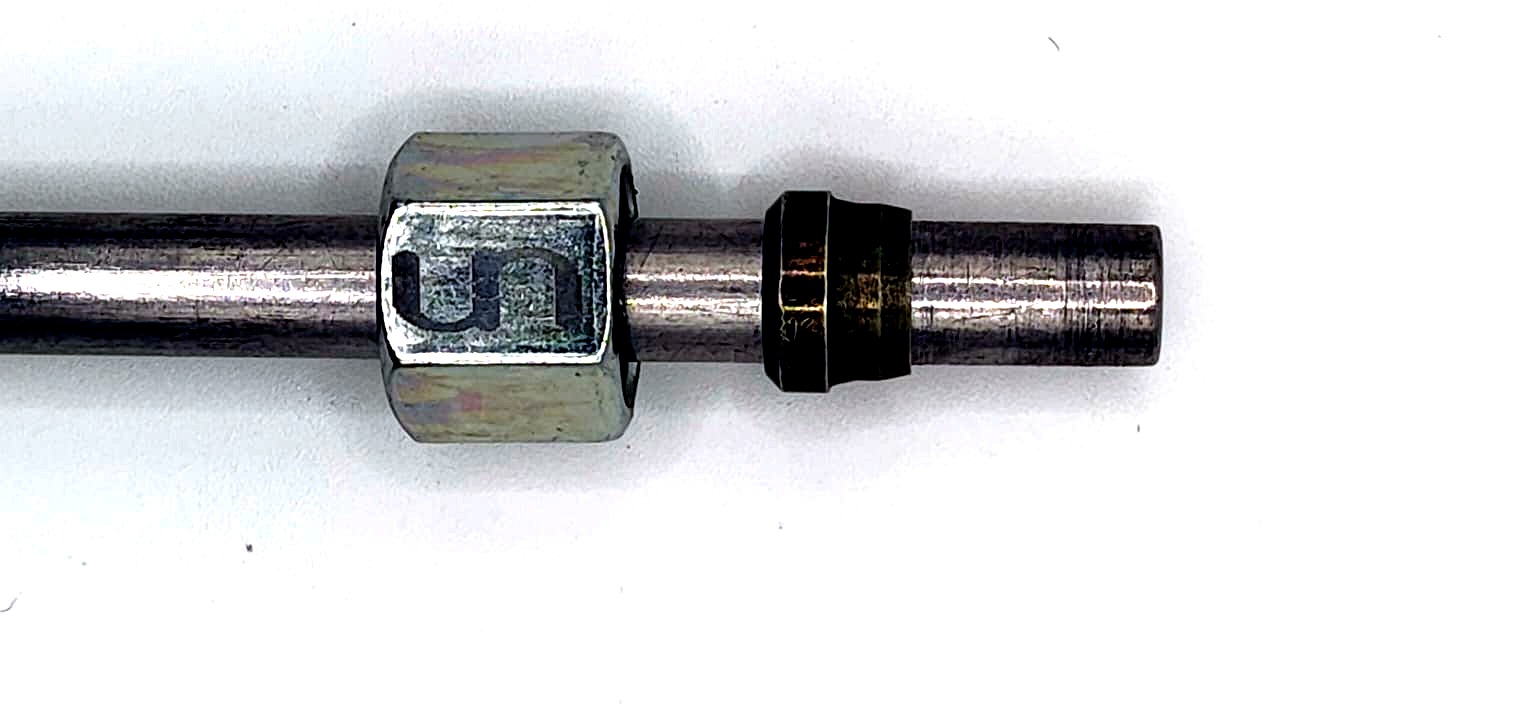

É exatamente isso que a norma DIN 2391 especifica. Vale começar por um ponto que costuma passar batido: tubo hidráulico de precisão não compete com tubo estrutural comum, pois são produtos com propósitos diferentes. Um tubo estrutural aguenta carga; um tubo de precisão precisa encaixar com folga mínima numa conexão por compressão, já que é a superfície externa do tubo que a anilha vai morder para formar a vedação.

Se o diâmetro variar meio milímetro ao longo da peça, a conexão não veda direito — não importa quão resistente seja o aço.

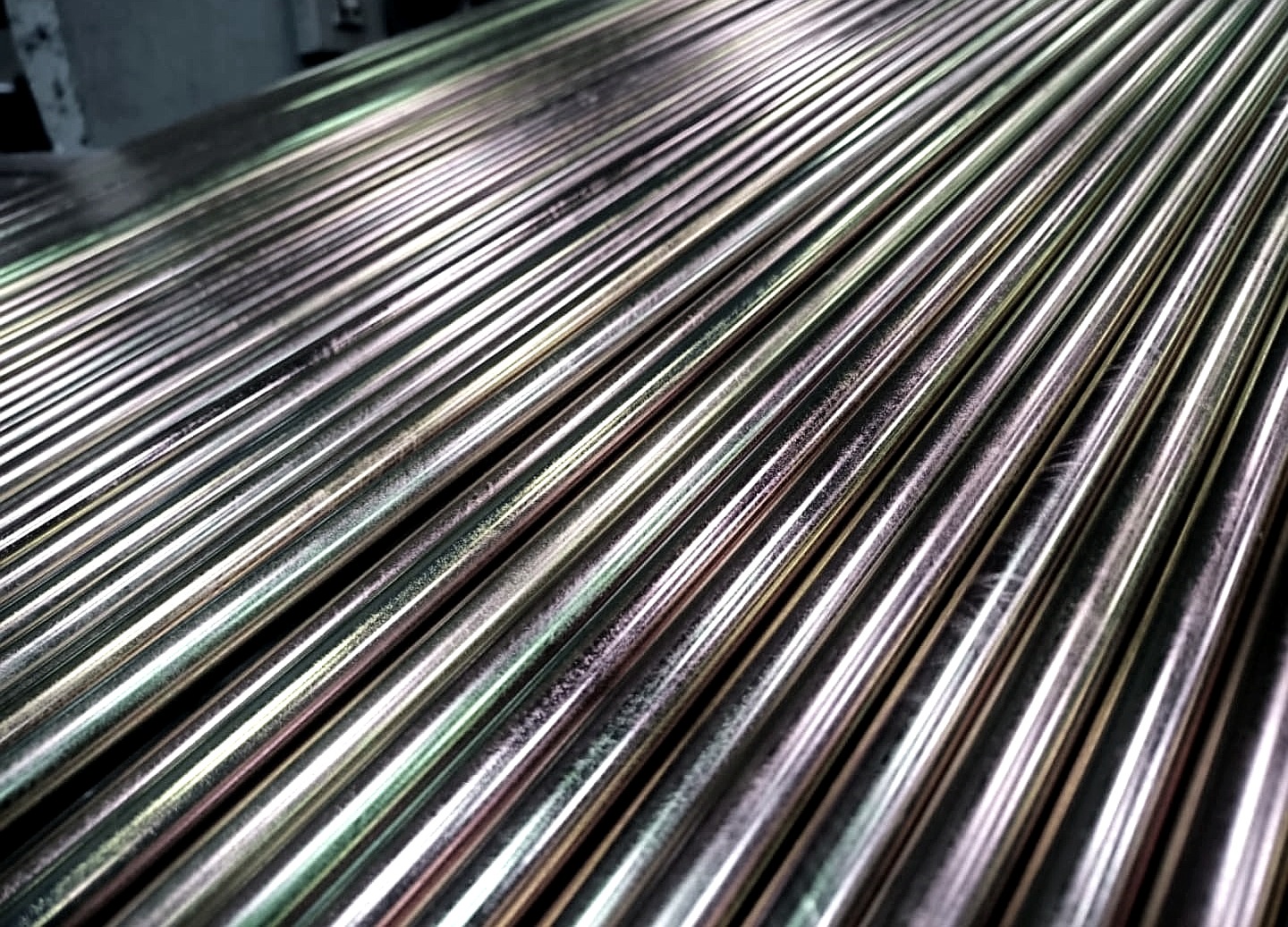

O que a DIN 2391 especifica, na prática

A norma cobre tubos de aço de precisão sem costura, produzidos a frio, e define quatro classes combinando tolerância de diâmetro externo e de espessura de parede.

• NBK / NCK — tubos laminados/estirados a frio e depois normalizados, com tolerâncias mais amplas.

• GBK / GCK — estirados a frio sem tratamento posterior (hard-drawn), com tolerâncias mais fechadas de diâmetro e parede — a classe que a maioria das conexões por compressão (Ermeto, por exemplo) exige para garantir vedação confiável.

Na prática, isso significa diâmetro externo controlado na casa de centésimos de milímetro, superfície lisa e sem carepa, e circularidade dentro de faixa estreita. É esse conjunto — não só a composição química do aço — que garante que a anilha da conexão morda o tubo de forma uniforme em toda a circunferência.

Aço carbono: qual grau usar

Os tubos sem costura DIN 2391 em aço carbono aparecem tipicamente nos graus St 35, St 45 e St 52 (hoje referenciados como E195, E235 e E355 na norma que sucedeu a DIN 2391 em boa parte da Europa, a EN 10305-1 — mas o mercado brasileiro ainda pede pelo nome antigo). A escolha do grau depende da pressão de trabalho:

• St 35 cobre a faixa de pressão mais baixa dentro dos circuitos hidráulicos convencionais, com boa trabalhabilidade para dobra e flangeamento.

• St 52 entrega limite de escoamento maior, permitindo trabalhar com pressões mais altas sem aumentar proporcionalmente a espessura de parede — importante quando o layout da máquina não tem espaço para tubo mais robusto.

Como escolher o tubo hidráulico correto

A escolha do tubo hidráulico depende de alguns fatores importantes. Primeiro, é necessário verificar a pressão de trabalho do sistema. Além disso, o diâmetro externo e a espessura da parede precisam ser compatíveis com a conexão utilizada.

Por isso, não basta escolher apenas um tubo sem costura em aço carbono. É importante conferir também a classe dimensional e o grau do aço especificado no projeto.

Onde esse tubo entra no sistema

• Linhas de pressão de cilindros hidráulicos, onde a variação de pressão é constante e a folga dimensional da conexão não pode comprometer a vedação ao longo de milhares de ciclos.

• Máquinas móveis e equipamentos agrícolas/de construção, onde o tubo é dobrado e flangeado na própria linha de montagem — e para isso precisa manter tolerância uniforme ao longo de todo o comprimento.

• Máquinas-ferramenta e centros de usinagem, com circuitos hidráulicos de alta precisão onde vazamento não é opção.

• Painéis e centrais hidráulicas industriais, interligando bomba, válvulas e atuadores.

Sem costura sem tolerância apertada não resolve o problema que motiva usar tubo de precisão. Por isso, ao especificar, vale confirmar não só “sem costura, aço carbono”, mas a classe dimensional (GBK/GCK, tipicamente) e o grau do aço — são esses dois dados que definem se o tubo vai casar com a conexão especificada no projeto.

Tabela de medidas e pressão de trabalho

Consulte abaixo as principais bitolas de tubo hidráulico de precisão disponíveis, com diâmetro externo, diâmetro interno, espessura de parede, referência e pressão de trabalho máxima recomendada.

Diâmetro Externo (mm)	Diâmetro Interno (mm)	Parede (mm)	Referência UN	Pressão (kg/cm²)	Peso (kg/m)
4	2	1	UN 040020	500	0.073
5	3	1	UN 050030	400	0.098
6	3	1.5	UN 060030	500	0.166
6	4	1	UN 060040	333	0.123
6.4	3.4	1.5	UN 064034	468	0.181
6.4	4.4	1	UN 064042	343	0.143
8	5	1.5	UN 080050	375	0.24
8	6	1	UN 080060	250	0.172
9.5	6.5	1.5	UN 095063	336	0.311
10	6	2	UN 100060	400	0.294
10	7	1.5	UN 100070	300	0.314
10	8	1	UN 100080	200	0.222
12	8	2	UN 120080	333	0.493
12	9	1.5	UN 120090	250	0.388
12.7	8.7	2	UN 127087	314	0.527
12.7	9.7	1.5	UN 127097	236	0.414
14	10	2	UN 140100	285	0.591
14	11	1.5	UN 140110	214	0.462
15	11	2	UN 150110	266	0.641
15	12	1.5	UN 150120	200	0.499
16	11	2.5	UN 160110	312	0.832
16	12	2	UN 160120	247	0.691
16	13	1.5	UN 160130	187	0.536
18	14	2	UN 180140	220	0.789
18	16	2.5	UN 180130	277	0.955
18	15	1.5	UN 180150	166	0.61
19	14	2.5	UN 190140	263	1.017
19	16	1.5	UN 190160	157	0.647
20	14	3	UN 200140	300	1.257
20	15	2.5	UN 200150	250	1.078
20	16	2	UN 200160	200	0.887
22	15	3.5	UN 220150	318	1.596
22	17	2.5	UN 220170	227	1.202
22	18	2	UN 220180	181	0.986
25	17.5	3.75	UN 250175	300	1.965
25	19	3	UN 250190	240	1.627
25	21	2	UN 250210	160	1.134
25.4	19.4	3	UN 254194	236	1.657
28	19	4.5	UN 280190	321	2.607
28	22	3	UN 280220	214	1.849
28	24	2	UN 280240	142	1.267
30	21	4.5	UN 300210	300	2.829
30	22	4	UN 300220	250	2.564
30	24	3	UN 300240	200	1.997
30	25	2.5	UN 300250	166	1.695
32	24	4	UN 320240	250	2.751
32	27	2.5	UN 320270	156	1.818
35	27	4	UN 350270	228	3.057
35	29	3	UN 350290	180	2.367
35	30	2.5	UN 350300	142	2.003
38	26	6	UN 380260	315	4.734
38	28	5	UN 380280	260	4.068
38	30	4	UN 380300	210	3.353
38	32	3	UN 380320	157	2.589
42	34	4	UN 420340	190	3.748
42	36	3	UN 420360	140	2.885
42	38	2	UN 420380	95	1.972

Tubo hidráulico DIN 2391 na Unihidral

Trabalhamos com tubo hidráulico sem costura em aço carbono conforme DIN 2391, nas dimensões e graus usados em circuitos de pressão industrial e mobile. Se você já tem a conexão definida no projeto (Ermeto, por exemplo), passe o diâmetro e a classe dimensional que a conexão pede — assim o tubo já sai compatível, sem ajuste depois na obra.
